1 октября 2018 года

Самое высокое здание в Европе. Часть 4. Строительство надфундаментных частей зданий комплекса «Лахта Центр»

Самым высоким небоскребом в Европе и самым северным супервысотным зданием в мире теперь является 462-метровая башня общественно-делового комплекса «Лахта Центр» на берегу Балтийского моря в Санкт-Петербурге. Уже совсем скоро комплекс будет сдан в эксплуатацию. Общая информация об этом гигантском проекте приведена в первой части статьи. Об инженерных изысканиях для него рассказано во второй части, о геотехнических решениях и ходе строительства фундаментов – в третьей. Здесь мы рассмотрим ход строительства надфундаментных частей зданий комплекса (прежде всего его башни).

В конце октября 2018 года планируется ввод в эксплуатацию крупнейшего общественно-делового комплекса «Лахта Центр» на берегу Балтийского моря в Санкт-Петербурге, башня которого стала самым высоким зданием в Европе (рис. 1). Там разместятся офисы компаний корпорации «Газпром», а также обширные общественные пространства.

Общая информация об этом гигантском проекте приведена в первой части статьи [2]. Об инженерных изысканиях для него рассказано во второй части [3], о геотехнических решениях и ходе строительства фундаментов – в третьей [4]. Здесь мы рассмотрим создание надфундаментных частей зданий комплекса (прежде всего его башни), учитывая то, что они работают вместе с фундаментами и грунтовыми основаниями как единое целое.

Напомним, что до начала строительства была создана трехмерная (если учитывать время, то четырехмерная) BIM-модель «Лахта Центра», которая использовалась для контроля каждого этапа развития проекта путем сопоставления реально созданных конструкций с виртуальными. Выполнялись также виртуальные и натурные аэродинамические испытания моделей небоскреба, а также отдельных элементов его несущих конструкций и фасада для создания оптимального каркаса здания и определения наилучшего расстояния между башней и многофункциональным зданием.



Рис. 1. Общественно-деловой комплекс «Лахта Центр» украсил побережье Балтийского моря в Санкт-Петербурге [1] Рис. 1. Общественно-деловой комплекс «Лахта Центр» украсил побережье Балтийского моря в Санкт-Петербурге [1]



Строительство надземной части небоскреба началось в августе 2015 года. В нем ежедневно участвовало до 3 500–12 000 человек (из которых 10% составлял инженерно-технический персонал). Если учитывать заводское производство материалов и элементов конструкций и т.п., то можно сказать, что в строительстве в общей сложности участвовало 20 тысяч человек ежедневно.

Отметим, что площадь поперечного сечения башни значительно меньше площади фундамента для снижения удельной нагрузки на грунт основания (рис. 2).



Рис. 2. Объемная модель коробчатого фундамента и нижней части башни «Лахта Центра» [5] Рис. 2. Объемная модель коробчатого фундамента и нижней части башни «Лахта Центра» [5]



Всего на строительство надфундаментной части башни ушло 43 000 куб. м бетона и 189 000 уникальных металлических деталей общей массой 30 000 т.

Жесткость и устойчивость небоскреба против гравитационных, ветровых, сейсмических и опрокидывающих нагрузок обеспечивает каркас здания, основой которого является монолитное железобетонное ядро в форме толстостенной трубы, поэтому оно возводилось в первую очередь (напомним, что его возведение было начато еще в подземной части – на этапе строительства фундамента [4]).

Ядро имеет наружный диаметр 28,5 м в фундаментной части и 28 м на минус 1-м и 1-м этажах башни, расположенных над коробчатым фундаментом. Далее с набором высоты диаметр ядра уменьшается до 21 м на 87-м этаже (перед шпилем). Толщина его наружной стены многоступенчато уменьшается с 2,5 м в пределах фундамента и 2 м в нижней части башни до 0,4 м на этажах с 81-го по 87-й. Его внутреннее пространство предназначено для размещения вертикальных коммуникаций – лифтов, лестниц, труб, кабелей, технических помещений, зон безопасности на случай пожара и пр.

Начиная с третьего этажа при строительстве ядра жесткости использовалась самоподъемная опалубка, разделенная на две половины и перемещающаяся вверх по рельсам на наружной поверхности уже изготовленной части ядра с помощью гидравлических домкратов (рис. 3).



Рис. 3. Использование для строительства ядра жесткости башни «Лахта Центра» самоподъемной скользящей опалубки, разделенной на две равные половины [6] Рис. 3. Использование для строительства ядра жесткости башни «Лахта Центра» самоподъемной скользящей опалубки, разделенной на две равные половины [6]



С отставанием на два этажа по периметру будущего фасада здания с 1-го по 82-й этаж устанавливались или наращивались сегменты стальных сердечников несущих колонн длиной по 8,4 м (что соответствует высоте двух типовых этажей небоскреба). Сердечники в виде «мальтийского креста» изготавливались в заводских условиях из двух двутавров (рис. 4). На нижних этажах их было установлено 15, выше их осталось 10 (рис. 5).

Основание башни имеет сечение в виде правильного пятиугольника с диаметром описанной вокруг него окружности около 60 м (напомним, что фундаментная часть шире и составляет 98 м в поперечнике). Этот пятиугольник уменьшается по площади, изменяет форму и поворачивается по мере увеличения высоты (в сумме на 89 градусов) (см. рис. 5). Таким образом, ребра башни закручиваются вокруг башни и сходятся в одну точку на вершине ее шпиля (см. рис. 1, а). Интересно отметить, что среди спиралевидно закручивающихся небоскребов «Лахта Центр» занимает второе место по высоте в мире (после «Шанхайской башни»).



Рис. 4. Нижний сегмент стального сердечника периметральной колонны после его установки [6] Рис. 4. Нижний сегмент стального сердечника периметральной колонны после его установки [6]



Рис. 5. Примеры расположения периметральных колонн, формы и угла поворота поперечного сечения на разных уровнях башни «Лахта Центра» [7] Рис. 5. Примеры расположения периметральных колонн, формы и угла поворота поперечного сечения на разных уровнях башни «Лахта Центра» [7]



С опозданием на три этажа сердечники периметральных колонн соединялись системой стальных балок с ядром башни (рис. 6). На эти балки укладывали профилированные стальные листы (рис. 7) и монолитный железобетон, создавая перекрытия между этажами (рис. 8).

В железобетон «одевали» также стальные сердечники периметральных колонн, в результате чего их поперечное сечение становилось квадратным с длиной стороны 1,5 м (рис. 9). Такие композитные колонны в 5 раз прочнее обычных железобетонных и в 2 раза дешевле стальных.

Для строительства использовались постепенно наращиваемые подъемные краны, «пристегнутые» к периметральным колоннам башни, а также «самоподъемный» кран, вмонтированный в лифтовую шахту внутри ядра (рис. 10). В конце строительства они были разобраны. Использовались также мини-краны, установленные на перекрытиях между этажами.



Рис. 6. Ядро и периметральные колонны башни «Лахта Центра» соединяли системой стальных балок [6] Рис. 6. Ядро и периметральные колонны башни «Лахта Центра» соединяли системой стальных балок [6]



Рис. 7. На систему балок, соединяющих ядро жесткости башни и ее периметральные колонны, ложились профилированные стальные листы для создания на них железобетонных перекрытий между этажами [6] Рис. 7. На систему балок, соединяющих ядро жесткости башни и ее периметральные колонны, ложились профилированные стальные листы для создания на них железобетонных перекрытий между этажами [6]



Рис. 8. Этапы наращивания этажей вокруг ядра башни «Лахта Центра» в одном рисунке [7] Рис. 8. Этапы наращивания этажей вокруг ядра башни «Лахта Центра» в одном рисунке [7]



Рис. 9. Условная схема поперечного сечения композитной периметральной колонны Серым цветом показан стальной сердечник (17%), голубым цветом внутри белой границы – бетон (83%), белой сеткой – стальная арматура [7] Рис. 9. Условная схема поперечного сечения композитной периметральной колонны Серым цветом показан стальной сердечник (17%), голубым цветом внутри белой границы – бетон (83%), белой сеткой – стальная арматура [7]



Рис. 10. Для строительства высотного здания «Лахта Центра» использовались постепенно наращиваемые подъемные краны, «пристегнутые» к каркасу башни по ее периметру, а также «самоподъемный» кран, вмонтированный в лифтовую шахту внутри ядра [8] Рис. 10. Для строительства высотного здания «Лахта Центра» использовались постепенно наращиваемые подъемные краны, «пристегнутые» к каркасу башни по ее периметру, а также «самоподъемный» кран, вмонтированный в лифтовую шахту внутри ядра [8]



За вертикальностью ядра и соблюдением расчетных наклонов окружающих его конструкций следили 30 геодезистов с помощью 7 ультрасовременных систем лазерного и оптического геодезического оборудования, в том числе с использованием спутниковых систем навигации GPS и ГЛОНАСС (дублирование помогало перепроверять показания приборов). Максимальное разрешенное суммарное отклонение ядра от вертикальности составляло всего 6 мм. Отметим, что контролировать это было очень сложно из-за раскачивания сооружения от ветра [7–15].

Для обеспечения дополнительной жесткости каркаса здания примерно через каждые 70 м (через каждые 14 этажей) было создано 4 сдвоенных аутригерных уровня, напоминающих по структуре двухэтажный коробчатый фундамент [7]. Ядро и периметральные колонны в них соединяются десятью композитными радиальными стенами (диафрагмами жесткости), которые намного массивнее и прочнее стен на обычных этажах (рис. 11–14).

Эти пояса жесткости передают нагрузки с внешнего контура здания на ядро. Одновременно они являются техническими этажами, то есть предназначены для размещения узлов коммуникаций и другого технического оборудования, обеспечивающего работу инженерных систем здания.



Рис. 11. План каркаса одного из аутригерных этажей «Лахта центра» [16] Рис. 11. План каркаса одного из аутригерных этажей «Лахта центра» [16]



Рис. 12. Внутреннее устройство диафрагмы жесткости сдвоенного аутригерного уровня «Лахта Центра» из стальных ферм, которые будут «одеты» в железобетон [17] Рис. 12. Внутреннее устройство диафрагмы жесткости сдвоенного аутригерного уровня «Лахта Центра» из стальных ферм, которые будут «одеты» в железобетон [17]



Рис. 13. Стальные фермы аутригерного уровня, которые будут «одеты» в железобетон [17] Рис. 13. Стальные фермы аутригерного уровня, которые будут «одеты» в железобетон [17]



Рис. 14. Металлоконструкции диафрагм жесткости аутригерных этажей покрыты мощной оболочкой из высокопрочного железобетона [18] Рис. 14. Металлоконструкции диафрагм жесткости аутригерных этажей покрыты мощной оболочкой из высокопрочного железобетона [18]



Можно насчитать еще пятый пояс жесткости, который является самым верхним и представляет собой железобетонную плиту толщиной 1,5 м по всему сечению небоскреба выше которой располагаются предшпилевые уровни и шпиль.

Пояса жесткости надежно фиксируют и включают в работу каркаса периметральные композитные колонны (рис. 15), которые имеют некоторый наклон, обеспечивающий не только уменьшение площади пятиугольных этажей здания с высотой, но и их спиралевидное закручивание вокруг фасада (в целом на 89 градусов). Однако на самих аутригерных уровнях внешние колонны строго вертикальны.



Рис. 15. Пояса жесткости (аутригерные уровни) башни «Лахта Центра» [19] Рис. 15. Пояса жесткости (аутригерные уровни) башни «Лахта Центра» [19]



Таким образом, башня как бы состоит из поставленных друг на друга пяти отдельных зданий, прочно соединенных между собой, так как каждый аутригерный уровень похож по структуре и функциям на фундамент. Даже при сильных порывах ветра аутригерные системы будут надежно сохранять связь между ядром башни и ее периметральными колоннами.

Даже при форс-мажорных обстоятельствах и 30%-ном удалении опорных конструкций небоскреб не разрушится. Он имеет кратный запас прочности по сравнению с обычным деловым зданием.

Более того, башня спроектирована таким образом, что может держаться на одном ядре. Даже в случае террористической атаки с воздуха она в состоянии противостоять прогрессирующему обрушению. Кроме того, ядро имеет высшую степень огнезащиты и способно выдерживать огонь в течение 4 часов без изменений свойств бетона и стали [7, 11, 16–20].

Этажи 83–87 представляют собой переходные предшпилевые уровни, пока еще обитаемые и отапливаемые. От расположенных ниже этажей они отличаются тем, что по их периметру располагаются не композитные несущие колонны, а обычные трубчатые стальные колонны-стойки (10 штук), причем меньшего поперечного сечения, чем первые (рис. 16).



Рис. 16. Первый предшпилевый участок башни «Лахта Центра» со стальными колоннами-стойками по периметру [21] Рис. 16. Первый предшпилевый участок башни «Лахта Центра» со стальными колоннами-стойками по периметру [21]



Перекрытие между 87-м этажом и 88-м уровнем (377,35 м) можно считать кровлей здания. Выше нее располагаются технические уровни, предназначенные для размещения оборудования систем обслуживания фасадов, связи и навигации.

На уровнях 88–100 располагается нижняя часть шпиля, где число стальных колонн уменьшается до пяти. Шпиль, весящий около 2 000 т, имеет пирамидальный каркас (рис. 17, 18). Его основные несущие конструкции – периметральные колонны-стойки из стальных труб метрового сечения, которые продолжают спирально закручиваться вокруг центральной оси. Через каждые 8,4 м эти ребра скреплены горизонтальными и диагональными связями (кольцевыми балками и балками-раскосами соответственно) – также трубчатыми, но меньшего диаметра. Пять внешних углов шпиля создают фахверковые балки, образующие в плане треугольники.



Рис. 17. Объемная модель каркаса шпиля башни «Лахта Центра» [21] Рис. 17. Объемная модель каркаса шпиля башни «Лахта Центра» [21]



Рис. 18. Строительство шпиля башни «Лахта Центра» [21] Рис. 18. Строительство шпиля башни «Лахта Центра» [21]



Выше (начиная с 420 м), когда шпиль максимально сужается, вместо пяти периметральных колонн появляется центральная трубчатая колонна-стойка диаметром 1,42 м.

Шпиль покрыт сетчатой стальной облицовкой (рис. 19), которая не портит внешний вид башни и при этом препятствует парусности, а также сильному обледенению и формированию на элементах конструкции пластов снега. Кроме того, предусмотрено подключение к нему нагревательных элементов [7 –22].



Рис. 19. Сетчатые стальные панели для облицовки шпиля башни «Лахта Центра» [21] Рис. 19. Сетчатые стальные панели для облицовки шпиля башни «Лахта Центра» [21]



Самые верхние 13 метров шпиля занимает цельная конусообразная завершающая конструкция.

Когда верхняя часть небоскреба еще строилась, снизу уже началось его остекление, общая площадь которого составила 72 500 кв. м, что равно 85% от общей площади фасада (площадь остекления фасадов всего комплекса достигла 130 000 кв. м). При этом под возводимыми этажами устанавливались защитные сетки для предотвращения падения вниз строительных инструментов и материалов.

Для облицовки фасада использовалось особо прочное многослойное стекло толщиной 4,2 см. Оно состояло из следующих слоев (изнутри наружу): закаленное стекло толщиной 8 мм, не образующее крупных и острых осколков в случае повреждения; пустое пространство толщиной 16 мм, заполненное аргоном; термоупрочненное стекло толщиной 8 мм; связующая пленка толщиной 1,5 мм; термоупрочненное стекло толщиной 8 мм; термоотражающее напыление, которое придает стеклу синий оттенок при ярком солнце и голубом небе и серо-голубой, серый или даже бронзовый оттенок в пасмурную погоду.

Из-за уникальной закручивающейся формы башни и изменений формы ее поперечного сечения с высотой почти все стеклопакеты отличаются друг от друга (точные места их установки определялись по индивидуальным штрих-кодам). Всего для башни было использовано 16 505 стеклопакетов. Большинство из них имеет форму гнутого параллелограмма (рис. 20), массу 740 кг, ширину 2,8 м и высоту 4,2 м (что эквивалентно высоте одного этажа).

Стеклопакеты делались гнутыми, чтобы остекление в целом выглядело гладким, а не ребристым. Для придания нужной формы их еще до монтажа помещали в алюминиевые рамы и подвергали воздействию силы тяжести под давлением грузов (рис. 21).



Рис. 20. Большинство стеклопакетов, использованных для остекления фасада башни «Лахта Центра», по форме представляют собой гнутые параллелограммы [23] Рис. 20. Большинство стеклопакетов, использованных для остекления фасада башни «Лахта Центра», по форме представляют собой гнутые параллелограммы [23]



Рис. 21. Схема получения холодногнутого стеклопакета для облицовки фасада башни «Лахта Центра» [7] Рис. 21. Схема получения холодногнутого стеклопакета для облицовки фасада башни «Лахта Центра» [7]



Фасадные панели (стеклопакеты в рамах) не прикреплялись жестко к каркасу здания, а навешивались на специальные скобы, расположенные на перекрытиях между этажами, чтобы избежать их деформирования при перепадах температуры, а также при усадках и осадках башни и ее раскачивании от ветра. При этом обеспечивалась герметичность стыков за счет специальных уплотнителей по периметру каждой панели.

Панорамное остекление фасада позволит оптимально использовать естественное дневное освещение. Само стекло с высокими теплоизоляционными свойствами, специально разработанное для Санкт-Петербургского климата, также позволит сократить потребление энергии при эксплуатации здания и внесет свою лепту в обеспечение комфортности пребывания в нем людей.

Повышению эффективности работы системы климат-контроля башни (а значит, энергосбережению) поспособствуют и так называемые буферные зоны в углах между «лепестками» с офисами. В этих зонах остекление выполнялось в два ряда (рис. 22, 23). С их помощью будет осуществляться естественное проветривание помещений в дополнение к механической вентиляции (между прочим, впервые в мире для супервысотного здания), поскольку на ребрах башни, примыкающих к буферным зонам, предусмотрены специальные клапаны, которые будут автоматически открываться или закрываться при определенных условиях.



Рис. 22. Схема поперечного сечения одного из этажей башни «Лахта Центра». Буферные зоны с двойным остеклением показаны зеленым цветом [24] Рис. 22. Схема поперечного сечения одного из этажей башни «Лахта Центра». Буферные зоны с двойным остеклением показаны зеленым цветом [24]



Рис. 23. Упрощенная трехмерная модель одного из этажей башни «Лахта Центра» с показом двухэтажных буферных зон с двойным остеклением и принципа их работы [7] Рис. 23. Упрощенная трехмерная модель одного из этажей башни «Лахта Центра» с показом двухэтажных буферных зон с двойным остеклением и принципа их работы [7]



Эти зоны занимают по высоте сразу два этажа, поэтому нижний ряд наружных фасадных панелей навешивался не на плиту перекрытия, а на направляющие рамы.

Интересно, что для сотрудников офисов будет возможность выходить в буферные зоны, как на застекленные лоджии, чтобы отдохнуть.

Для работы людей при мытье и ремонте фасадов будут использоваться специальные платформы, передвигающиеся снизу вверх по рельсам на ребрах башни вплоть до высоты 369 м с помощью лебедок, установленных на высоте 369 м. Выше будут работать промышленные альпинисты с использованием специальных электрических подъемников.

Автоматические датчики единой интеллектуальной системы управления микроклиматом, установленные по всему зданию, будут делать замеры освещенности, температуры воздуха, содержания в нем влаги, углекислого газа, пыли. На основе этих данных будут автоматически вноситься соответствующие изменения в работу систем отопления, вентиляции, кондиционирования, очистки и увлажнения воздуха, а также в работу клапанов и жалюзи в буферных зонах (см. рис. 23).

Интересным является использование размещенных под землей «аккумуляторов холода», помогающих беречь электроэнергию при поддержании комфортной температуры в здании в жаркую погоду. В теплое время года ночью, когда потребление энергии и ее цена ниже, будет намораживаться лед, который днем будет помогать кондиционерам справляться с нагрузками.

Напряжения и деформации конструкций башни будет отслеживать система мониторинга отечественной разработки. Для этого по всему зданию установлено около 3 000 датчиков.

Отметим, что башня «Лахта Центра» (как и весь комплекс) является одной из самых пожаробезопасных в мире. Проектом предусмотрены различные технические решения:

  • системы быстрого обнаружения очага возгорания и его автоматической ликвидации с использованием тонкораспыленной воды;
  • инновационные автоматические системы дымоудаления и компенсации воздуха;
  • деление здания на отсеки по вертикали и по горизонтали противопожарными перекрытиями и стенами (что не позволит огню далеко распространиться);
  • специальные лифты для доставки пожарников и оборудования для ликвидации очагов возгорания;
  • все необходимые эвакуационные пути (лестницы и пр.) и зоны с огнестойкими стенами и отдельными системами вентиляции (в небоскребе будет пять зон безопасности с пределом огнестойкости 4 часа, куда каждый сможет попасть за 1–3 минуты) с возможностью полной эвакуации людей из здания за 24 минуты.

Напомним, что в «Лахта Центре» предусмотрено использование более ста инновационных «зеленых» технологий, обеспечивающих энергоэффективность (до 40% экономии энергии) и экологичность эксплуатации на основе комплексного подхода. Например, в дополнение к описанным выше технологиям предусмотрены:

  • автоматическое изменение цвета и интенсивности работы диммируемых светодиодных ламп в зависимости от уровня естественной освещенности;
  • искусственное освещение всех внутренних помещений и лифтов лишь по сигналам датчиков движения и присутствия;
  • затеняющие конструкции на фасадах (стальные жалюзи) и автоматическое управление ими с учетом положения солнца;
  • абсорбционные системы отопления и охлаждения;
  • использование не только водяного и электрического отопления, но и инфракрасных излучателей;
  • отведение тепла от работающих компьютеров и прочей оргтехники и его использование в системе отопления;
  • утилизация лишней теплоты в системе вентиляции;
  • преобразование в электричество энергии, выделяемой при торможении и движении вниз скоростных лифтов и ее использование для освещения лифтовых кабин и арт-объектов на обзорной площадке;
  • сбор и очистка конденсата, образующегося в системах кондиционирования, вентиляции и жалюзи, а также дождевой воды с последующим ее использованием в системе холодоснабжения, а также для полива зеленых насаждений на территории и для других целей;
  • многоступенчатая система сортировки и утилизации мусора с использованием гигиеничного вакуумного трубопровода и вывоза через подземный логистический тоннель;
  • нейтрализация моющих и дезинфицирующих средств в стоках перед сбросом в канализацию;
  • регуляция стока в городские очистные сооружения для снижения нагрузки на них и исключения залповых сбросов;
  • надежная громоотводная система (рис. 24);
  • автоматическое управление всеми инженерными системами и мониторинг состояния конструкций комплекса из единого диспетчерского пункта;
  • автоматическая передача данных мониторинга в случае нештатных ситуаций в МЧС;
  • всесторонний контроль экологической обстановки на территории комплекса и т.д.

Отметим, что работы по возведению башни, многофункционального здания, стилобата и входной арки шли одновременно (рис. 25).

Многофункциональное здание «Лахта Центра» из двух изогнутых корпусов высотой от 22 до 85 м (рис. 26) является конструктивно даже более сложным, чем башня. Из-за протяженности фасадов его называют «горизонтальной доминантой» или «лежащим небоскребом». Здание имеет огромную площадь основания, крупнейший в России крытый атриум между двумя его корпусами, фасады с отрицательными углами наклона, огромный шарообразный планетарий, подземный логистический проезд и другие сложные решения.

Стилобат, представляет собой трехэтажную (вместе с поземным уровнем) цокольную (подиумную) часть вокруг подножий башни и многофункционального здания и имеет в плане размер 77 м х 135 м (см. рис. 26).



Рис. 24. Башне и другим зданиям «Лахта Центра» не страшно попадание молний благодаря надежным громоотводным системам [25] Рис. 24. Башне и другим зданиям «Лахта Центра» не страшно попадание молний благодаря надежным громоотводным системам [25]



Рис. 25. Работы по возведению башни, многофункционального здания, стилобата и входной арки шли одновременно [21] Рис. 25. Работы по возведению башни, многофункционального здания, стилобата и входной арки шли одновременно [21]



Рис. 26. Комплекс «Лахта Центр». Слева – входная арка, в центре – башня, справа –многофункциональное здание, между их подножиями – стилобат, кровля которого образует пешеходную зону между объектами комплекса Рис. 26. Комплекс «Лахта Центр». Слева – входная арка, в центре – башня, справа –многофункциональное здание, между их подножиями – стилобат, кровля которого образует пешеходную зону между объектами комплекса



Арка главного входа «Лахта центра», обращенная на Лахтинскую гавань и выполненная в виде отдельного здания (см. рис. 26), имеет высоту примерно от 18 до 24 м. Ее каркас – это одна из самых большепролетных в мире конструкций из перекрестных металлических ферм. Длина безопорного пролета входной арки составляет 98 м по прямой и 125 м по длине верхней дуги. Она прочно, но достаточно подвижно (на случай воздействий ветра и перепадов температур) закреплена в плите-перекрытии подземной части стилобата. Проекция ее кровли на горизонтальную плоскость имеет форму криволинейно-серповидной трапеции, напоминающую развернувшего крылья лебедя. Фасад – полностью стеклянный. Из стекла изготовлены даже 27-метровые вертикальные стойки, на которых закреплены элементы фасада. Через арку сотрудники и посетители будут подниматься на площадь перед башней и многофункциональным зданием, одновременно являющуюся кровлей стилобата (хотя войти в комплекс можно будет и с других сторон).

Талантливое управление проектом с использованием современных компьютерных систем, всесторонний контроль его реализации и своевременная оптимизация проектных решений позволили точно уложиться в запланированные сроки строительства «Лахта-Центра». Уже в конце октября 2018 года там начнется обустройство офисов. После официального открытия комплекса в 1919 году его смогут посещать все желающие, для чего предназначено 57% его площадей [1, 6, 7, 11, 19–35].



Список литературы и других источников
  1. https://lakhtacenter.livejournal.com/449866.html.
  2. Самое высокое здание в Европе. Часть 1. Общая информация о проекте «Лахта Центр» // Геоинфо. 27.08.2018. URL: http://www.geoinfo.ru/product/analiticheskaya-sluzhba-geoinfo/samoe-vysokoe-zdanie-v-evrope-chast-1-obshchaya-informaciya-o-proekte-lahta-centr-38312.shtml.
  3. Самое высокое здание в Европе. Часть 2. Инженерные изыскания для строительства комплекса «Лахта Центр» // Геоинфо. 19.09.2018. URL: http://www.geoinfo.ru/product/analiticheskaya-sluzhba-geoinfo/samoe-vysokoe-zdanie-v-evrope-chast-2-inzhenernye-izyskaniya-dlya-kompleksa-lahta-centr-38515.shtml.
  4. Самое высокое здание в Европе. Часть 3. Геотехнические решения и строительство фундаментов комплекса «Лахта Центр» // Геоинфо. 24.09.2018. URL: http://www.geoinfo.ru/product/analiticheskaya-sluzhba-geoinfo/samoe-vysokoe-zdanie-v-evrope-chast-3-geotekhnicheskie-resheniya-kompleksa-lahta-centr-38557.shtml
  5. https://ardexpert.ru/project/8683.
  6. http://xexe.club/68625-kak-stroitsya-lahta-centr-v-pitere.html.
  7. https://lakhta.center/ru/.
  8. https://www.liveinternet.ru/users/5781190/post416926973.
  9. http://www.pvsm.ru/peterburg/215991.
  10. http://www.lahta-olgino.ru/lahta-center/posts/voprosy-i-otvety.
  11. http://www.gazprom-neft.ru/press-center/news/1382674/.
  12. https://vid1.ria.ru/ig/sip/lakhta/main/.
  13. https://www.crn.ru/news/detail.php?ID=128180.
  14. https://vid1.ria.ru/ig/sip/lakhta/main/.
  15. https://lakhtacenter.livejournal.com/338972.html.
  16. https://www.youtube.com/watch?v=ql9TuCvL9oY.
  17. https://habr.com/company/lakhtacenter/blog/399809/.
  18. http://govza.ru/2017/08/24/kak-stroitsya-neboskreb-laxta-centr.
  19. https://vid1.ria.ru/ig/sip/lakhta/main/.
  20. https://ru.wikipedia.org/wiki/Лахта-центр.
  21. https://habr.com/company/lakhtacenter/blog/409937/.
  22. http://www.lahta-olgino.ru/lahta-center/posts/ob-autrigernyh-nyuansah-lahta-centra.
  23. https://kak-eto-sdelano.livejournal.com/689527.html.
  24. http://green-city.su/laxta-centr-samyj-severnyj-neboskryob-v-mire/.
  25. https://www.dp.ru/a/2018/09/09/Ochevidci_sfotografirovali.
  26. https://habr.com/company/lakhtacenter/blog/400345/.
  27. https://lakhtacenter.tass.ru/.
  28. https://ria.ru/society/20180202/1513631694.html.
  29. http://www.lahta-olgino.ru/lahta-center/posts/kogda-lahta-centr-nachnut-oborudovaty-vnutri.
  30. https://karpovka.com/2018/06/27/364603/.
  31. https://lakhtacenter.livejournal.com/tag/стилобат.
  32. https://ardexpert.ru/article/12751.
  33. https://poisk-ru.ru/s32079t4.html.
  34. https://habr.com/company/lakhtacenter/blog/406465/.
  35. https://lakhtacenter.livejournal.com/320874.html.

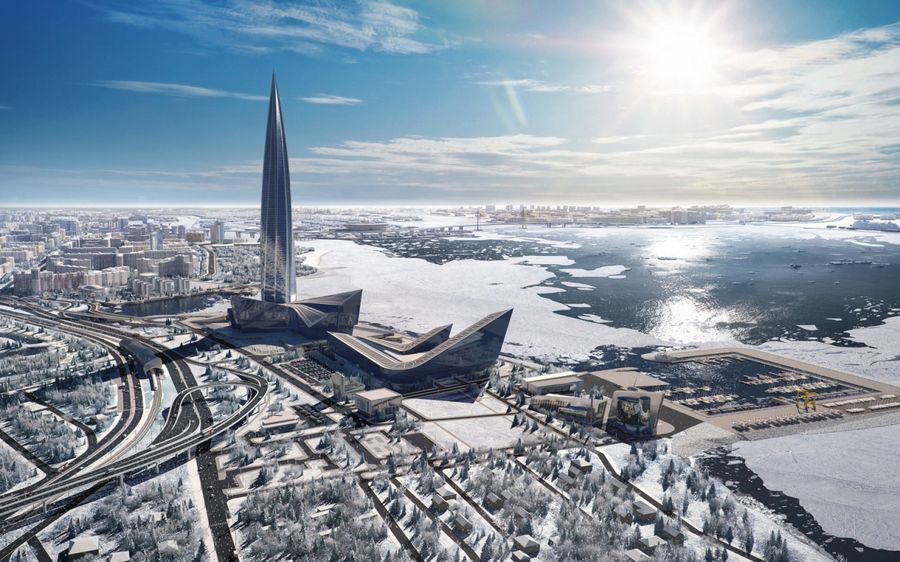

Заглавное фото: http://lakhta.center/ru
