24 ноября 2016 года

Оборудование для термометрического мониторинга. На что важно обратить внимание

Рынок производителей термометрического оборудования очень велик. Зачастую, даже специалистам трудно сделать правильный выбор при выборе и приобретении термокос. В данной заметке автор, опираясь на многолетний опыт работы на рынке оборудования для термометрического мониторинга, рассматривает некоторые наиболее частые ошибки, которые совершают покупатели, а также дает ответы на вопросы, которые регулярно приходится слышать при общении с заказчиками.

Еремия Валентин МихайловичГенеральный директор ООО «Приборы для испытания грунтов»

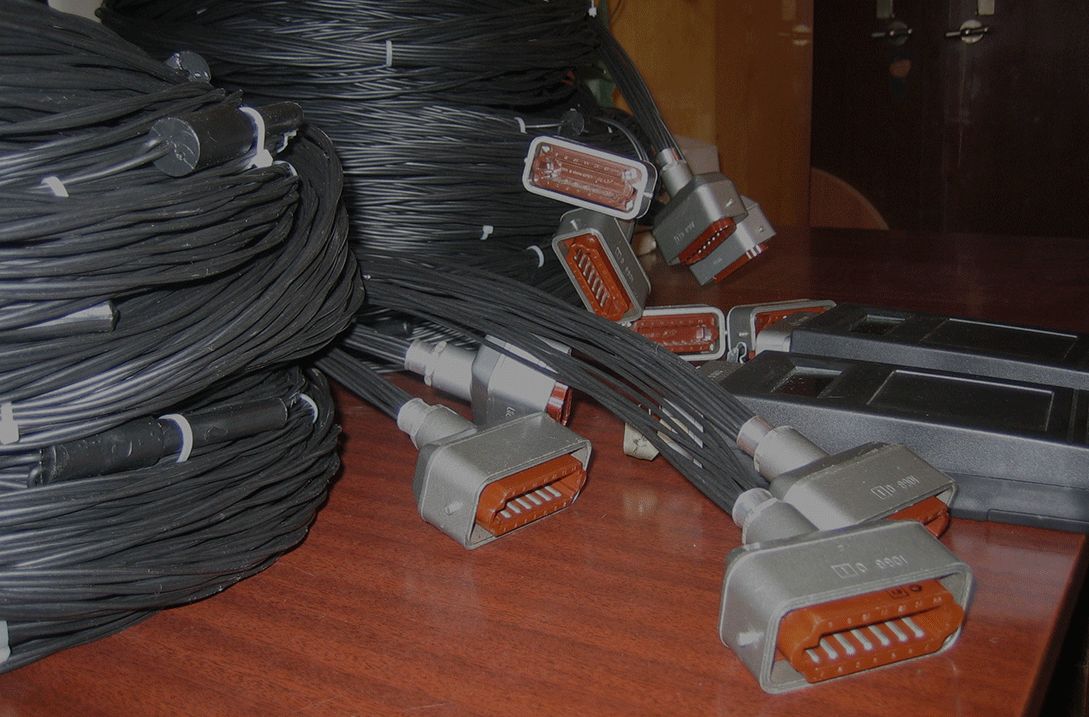

На сегодняшний день рынок производителей термометрического оборудования (термокос) довольно велик, что обуславливает и большое разнообразие технических характеристик: цифровые датчики или чувствительные медные элементы, аналоговая или беспроводная связь с прибором (логгером), переносные или стационарные считыватели. Отличаются также типы используемых проводов, типы разъемов и т.д.

Независимо от технических тонкостей, все данное оборудование предназначено для измерения и отображения или записи в режиме реального времени температуры грунтов в сухих и сырых скважинах в процессе проведения полевых и стационарных исследований температурного режима грунтов при инженерных изысканиях и мониторинге в естественных и нарушенных условиях в соответствии с ГОСТ 25358-2012 «Грунты. Метод полевого определения температуры». Настоящий стандарт распространяется на мерзлые, промерзающие и протаивающие грунты и устанавливает метод полевого определения их температуры в ходе инженерно-геокриологических (мерзлотных) исследований, выполняемых на площадках проектируемых, строящихся и эксплуатируемых зданий и сооружений, а также на опытных площадках, предназначенных для стационарных наблюдений. Именно этому документу должны соответствовать технические характеристики термометрического оборудования, которое допускается использовать.



Погрешность приборов для полевых измерений температуры грунтов

Один из основных вопросов, который встает перед покупателями – термокосы с какими датчиками лучше всего приобретать. Данный вопрос нормативными документами никак не регламентирован. По мнению большинства специалистов, в термокосе могут использоваться и цифровые, и резистивные (чувствительные медные элементы 100 Ом и др.). На качестве получаемых данных это никак не сказывается. Главное, чтобы датчик обеспечивал измерение температуры в пределах допустимой погрешности. Так, погрешность приборов для полевых измерений температуры грунтов не должна превышать:

  • ±0,1°С в диапазоне температур ±3°С;
  • ±0,2°С в диапазоне температур ± (св. 3 до 10 включительно)°С;
  • ±0,3°С в диапазоне температур ±(св. 10)°С.

Если производители предлагают лучшие условия – это замечательно, но бывают и абсурдные предложения, например, диапазон измерения ±50°С с погрешностью во всем диапазоне 0,1°С или 0,01°С. В данном случае производитель заявляет о том, что его оборудование прецизионное, но на рынке термокос такой погрешности во всем диапазоне измерений просто не существует, как нет и необходимости проводить измерения с такой минимальной погрешностью. То есть подобные предложения – банальное введение покупателей в заблуждение.

Температуру грунтов следует выражать в градусах Цельсия с округлением до 0,1°С. Данное разрешение оптимально для термометрического оборудования.

Как уже было сказано выше, бывают случаи, когда производители заявляют точность измерения до 0,01°С. Между тем, максимальное разрешение цифровых датчиков температуры составляет 0,0625°C, т.е. следующее значение, которое покажет цифровой датчик, равно 0,125°C, следующее 0,1875°C. Отсюда и получается, что разрешение приборов с термокосами в 0,1°С наиболее оптимальное.



Диаметр провода

Очень часто заказчики задают вопрос по диаметру провода термокосы и материалу изоляции, из которого должна быть выполнена термокоса, так как данную характеристику вбивают в опросных листах. Пример: диаметр термокосы 4-6 мм, материал силикон, пвх или др.

Диаметр термокосы и материал не регламентируется ГОСТ 25358-2012, монтаж датчиков температуры должен выполняться по схеме, однотипным (из одной бухты) многожильным медным проводом сечением 0,35-0,5 кв.мм с надежной изоляцией; места спаек должны быть электро- и гидроизолированы. Все. Но, к сожалению, в некоторых опросных листах для устранения конкурентов нередко встречаются и абсурдные характеристики.



Стационарный или переносной?

Какой прибор необходим: стационарный логгер или переносной? На точность измерений это никак не влияет. Поэтому главный фактор, который необходимо учитывать – готовы ли вы заплатить больше. Переносной прибор можно подключить к нескольким термокосам. А поскольку не редко бывает необходимость в установке и использовании большого количества термокос, то стационарные считыватели могут серьезно удорожать проект.

В завершении данной заметки хотелось бы обратится к производителям с просьбой вести честную конкурентную борьбу, а специалистам, эксплуатирующим термометрическое оборудование, внимательно относится к рынку и к тому, что предлагают производители. Не давайте себя обманывать.
