Оборудование и технологии

Новые технологии, облегчающие бурение

Аналитическая служба ГеоИнфо и др.
20 апреля 2021 года
Реклама

Новые технологии от компании «СпецТруб», специализирующейся на производстве бурового инструмента, в том числе, колонковых и обсадных труб для бурения инженерно-геологических скважин, предназначены для того, чтобы повысить производительность труда буровиков и облегчить их непростую работу. В заметке приведены ответы инженеров компании на несколько вопросов геологов относительно новой разработки ООО «СпецТруб» – труб с резьбой St-1 (тип Q).

Бурение инженерно-геологических, как, впрочем, и любых других скважин – тяжелый труд, требующий высокой квалификации и опыта от бурового мастера. Любая ошибка может привести к порче или потере бурового инструмента, а то и к поломке станка. Это особенно проблематично при выполнении инженерно-геологических изысканий в отдаленных районах, где обеспечить качественный ремонт или организовать доставку очень дорого, да и не всегда возможно.

Облегчить работу буровиков, а также сделать ее более производительной могут новые технологии от компании «СпецТруб», специализирующейся на производстве бурового инструмента, в том числе, колонковых и обсадных труб для бурения инженерно-геологических скважин.

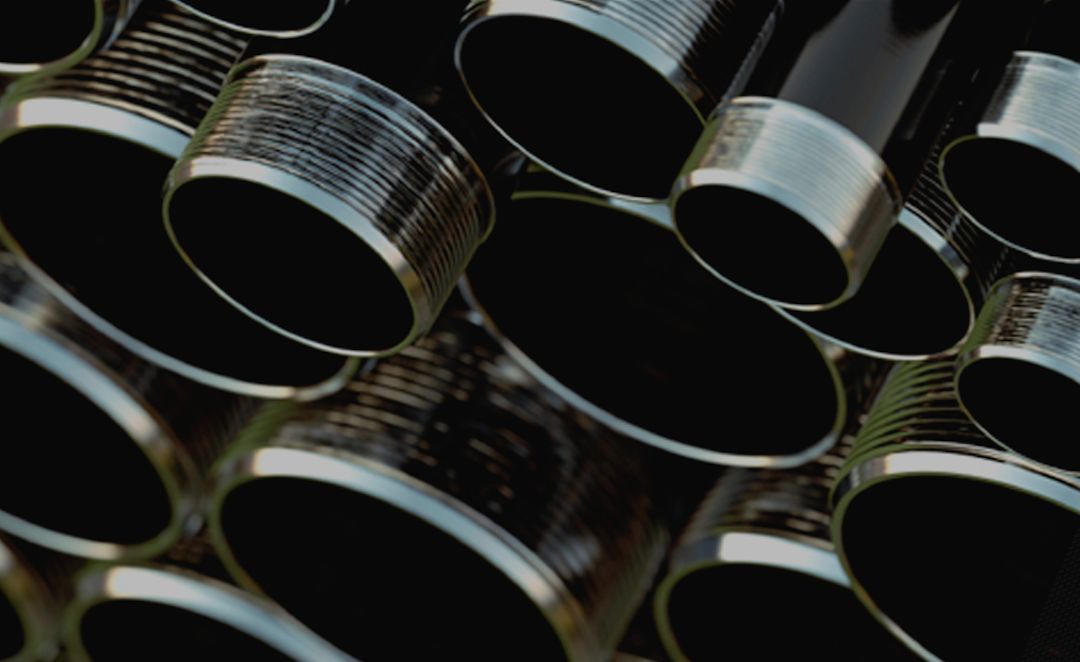

Особое внимание хочется обратить на новую разработку компании – трубы с резьбой St-1 (тип Q). Благодаря модернизации труб, выполненных по ГОСТ 6238-77, инженерам ООО «СпецТруб» удалось добиться весьма впечатляющих результатов. Самое главное, что за счет двух упорных торцов и увеличенного шага резьбы произошло увеличение предельного крутящего момента на 400% и на 90% выросло сопротивление осевой нагрузке. Кроме того, за счет увеличения площади опасного сечения была увеличена нагрузка на разрыв на 30%. Также инженеры компании заявили об облегченном свинчивании и развинчивании, улучшении герметизации обсадной колонны и увеличении усталостной прочности более чем в три раза.

Новые разработки ожидаемо вызвали неоднозначную реакцию у буровиков. Несмотря на то, что многим технологии показались весьма эффективными и перспективными, некоторые специалисты оказались настроены скептически. Высказанные ими сомнения мы попросили прокомментировать представителей завода-изготовителя. И вот, что у нас получилось.



Увеличенный шаг резьбы в случае с КОЛОНКОВОЙ трубой приведет к невозможности накручивания заводской коронки! А в целом приведет исполнителя к полной зависимости от данного производителя.

Для этих целей мы разработали переходник с резьбы St-1 на резьбу по ГОСТ 6238-77.

Российский колонковый инструмент не развивался с 1977 года, мы его улучшили. У покупателя всегда останется выбор, каким инструментом работать: старым или инновационным, либо совмещать путём переходника с одной резьбы на другую обе колонны в случае нехватки в моменте труб или выхода какой-либо из строя.



«Увеличенная усталостная прочность более чем в три раза». Чем это определено?

Определяли на стенде. Очень большую прибавку к этому показателю сделали как-раз два упорных торца.



«Улучшенная герметизация обсадной колонны» это за счет большего шага резьбы? Сомневаюсь... Чем крупнее резьба тем больше зазоры.

Герметизация улучшена также за счет двух упорных торцов. Полная герметизация достигается при использовании специальной смазки. А вообще, если развивать тему герметичности резьбы, то любая резьба имеет свои допуска, а не только колонковая. Та же самая насосно-компрессорная и обсадная труба держит до 800 атмосфер при использовании комплекса мероприятий: торцы, натяг, смазка.



Все новое хорошо забытое старое. Были в одной организации трубы 168, производства примерно 1980-х годов по 1 м с похожей резьбой.  Трапецеидальную резьбу легче крутить, сложнее от удара деформировать. Из минусов можно назвать то, что труба для нарезки такой резьбы требуется толще. Сейчас везде по 1 помбуру, поэтому «бычить» 168 трубы 10 мм просто некому.

Высота витка нашей резьбы St-1 0.8-1 мм, толщина металла 5 мм, группа прочности стали К, что соответствует ГОСТ 6238-77, максимальный диаметр 146 мм, для труб диаметром 168 мм используем трубную заготовку с толщиной металла 6 мм, лучшая прочность соединения достигается за счет использования ниппельного соединения. Мощности буровых машин типа РБ достаточно, чтобы труба ходила достаточно долго.



Самые шикарные трубы/резьбы видел диаметром 168 мм с КАТАННОЙ резьбой. Там легкий срыв ключом и от руки далее. Тут однозначно нарезка с ее возможными косяками, да сплошные переходы со старых резьб на новые. Что-то напоминает различные виды «зарядок» для телефонов.

Резьба нарезается на высокоточных ЧПУ станках, проверяется калибрами на каждом этапе производства. Закручивается и раскручивается легким срывом ключа. А переходников не так и много: всего 2 на все случаи жизни.





В завершении скажем, что в настоящий момент трубы диаметром 146 мм с новой резьбой тестируются одной из московских изыскательских организаций. По итогам мы обязательно подготовим подробный обзор. Пока же еще раз напомним расчетные параметры, заявленные производителем, которые в настоящее время проверяются на практике:

  • Увеличенная нагрузка на разрыв на 30%
  • Увеличенный предельный кутящий момент на 400%
  • Увеличенное сопротивление осевой нагрузке на 90%
  • Облегченное свинчивание и развинчивание
  • Улучшенная герметизация обсадной колонны



ПРЕЗЕНТАЦИЯ ООО «Спецтруб» КОЛОНКОВЫЕ И ОБСАДНЫЕ ТРУБЫ C РЕЗЬБОЙ St-1 (тип Q) ТУ 24.20.12-001-92500963-2020
